Компрессор поршневой 402ВП-4/220

Гарантия
Индивидуальные условия оплаты
склад запасных частей
Подобрать запчасти

Компрессор 402ВП-4/220

Компрессор 402ВП-4/220 предназначен для создания избыточного давления и подачи сжатого воздуха в качестве источника энергии для других процессов и применяется практически во всех отраслях промышленности. Компрессор стационарный поршневой, крейцкопфный, выполнен на угловой базе 2П:

  • Тип: Поршневой, угловой
  • Давление:  до 221 кгс/см²
  • Производительность: 4 м3/мин
  • Мощность, не более: 140/70 кВт
  • Назначение: сжатие воздуха/газов

В стандартном исполнении система охлаждения – водяная, не замкнутая.

ОСОБЕННОСТИ КОНСТРУКЦИИ КОМПРЕССОРА 402ВП-4/220

Компрессорная установка состоит из компрессора, привода, газопровода, системы охлаждения (холодильников и водопровода), системы автоматики, системы продувки.

Привод компрессора осуществляется от асинхронного электродвигателя встроенного в раму компрессора. База компрессора состоит из унифицированных узлов кривошипно-шатунного механизма (коленчатого вала, шатуна, крейцкопфа), рамы, блока смазки механизма движения и лубрикатора (для смазки цилиндров и сальников). Смазка компрессора осуществятся двумя независимыми системами: системой смазки низкого давления (циркуляционная), системой смазки высокого давления для подачи масла в цилиндр. Система охлаждения компрессора осуществляет подвод и отвод охлаждающей воды в холодильники и цилиндры компрессора, спуск воды, регулирование и контроль подачи воды в установку. Система охлаждения незамкнутая. Компрессоры рассчитаны на охлаждение пресной водой. Компрессор может быть выполнен в двух исполнениях:
  • На единой раме с холодильники и влагомаслоотделителями, с максимальной заводской готовностью
  • Компрессор и холодильники отдельными поставками для последующей обвязки на месте эксплуатации

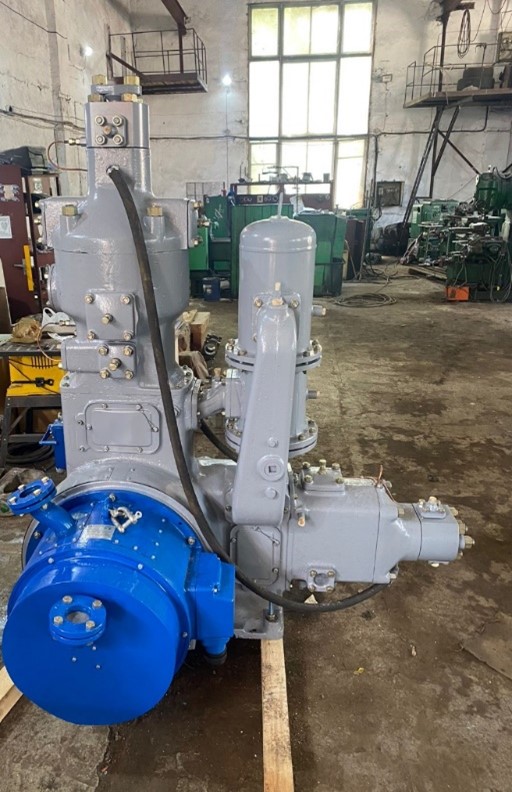

Компрессор 402ВП-4/220 помимо стандартного исполнения может быть изготовлен в соответствии с требуемыми характеристиками, в том числе во взрывозащищенном исполнении (представлен на фото), без смазки цилиндров и сальников, с замкнутой системой охлаждения, с визуальным контролем протока охлаждающей жидкости и тд.

Технические характеристики 402ВП-4/220

Наименование
Числовое значение
Рабочий агент
воздух
Производительность, м3/мин
4,0 ± 0,3
Давление всасывания
атмосферное
Давление нагнетания (абс.), кгс/см2
221
Питание
380 В 50 Гц
Тип электродвигателя
АВ2-101 -8 У3, ПА1К101-8У3
Номинальная мощность электродвигателя, кВт
75
Тип охлаждения
водяное (жидкостное)
Компрессор 402ВП-4/220

запчасти для 402ВП-4/220

Завод компрессорного оборудования "Агора" осуществляет производство и поставляет запасные части для компрессора 402ВП-4/220:
  • Поршни и поршневые кольца
  • Клапаны (всасывающие, нагнетательные типа НКТ, ВКТ, ПИК, КК)
  • Сальниковые уплотнения (сальники, уплотнительные устройства, ремкомплекты сальников)
  • Крейцкопфы
  • Штоки
  • Гильзы, втулки
  • Цилиндры
  • Шатуны, болты шатунные
  • Валы

Подберите запчасти по каталогу или закажите изготовление по чертежам

Завод компрессорного оборудования "Агора" производит и поставляет компрессоры и запасные части к компрессорам на базе 2П:

  • 402ВП-4/220
  • 402ВП-4/400
  • 2ГП-2/220
  • 202ВП-10/8
  • 2ГП-4/5
  • 302ВП-5/70
  • ВП2-10/9
  • и т.д.
Смотрите также:  компрессор 2ВМ4-8/401 компрессор 305ВП-30/8 компрессор 402ВП-4/400

Сервис и Запчасти к компрессору 402ВП-4/220

Своевременное обслуживание компрессорного оборудования - залог его стабильной работы.

Мобильная сервисная служба ООО "Завод компрессорного оборудования "Агора" готова произвести ремонт любой сложности, пусконаладочные работы и диагностику компрессорного оборудования вне зависимости от места его расположения.

Для уточнения стоимости обслуживания и поставки запасных частей к компрессорам 402ВП свяжитесь со специалистом службы сервиса по тел.: +7 (861) 205-13-19 доб. 003

Вал коленчатый в сборе 502П-2 сб.
Коленвал 502П-2-1
Подшипник 3524
Приставка 302П2-15
Противовес 302П-2-2
Болт противовеса 2П-2-3
Шток 1-3 ст. 302П22/4-2-3
Шток 2-4 ст. 2П16/5-2-3
Гильза 1 ст. ф220 УК1.01.02.004.
Гильза 1 ст. ф215 102П22/3-4
Гильза 2 ст.ф160 102П16/5-3
Гильза 4 ст. 2П16/5-1сб
Гильза 5 ст. 2П22/3-1сб.
Поршень 1-3-5 ст. 202П22/3-2 сб.
Порнень 2-4 ст.              102П16/5-2сб.
Поршень 1-3 ст. УК1.01.02.028
Поршень 1-3 ст. 302П22/4-2-1
Поршень 2 ст. 2П16/5-2-1
Поршень 4 ст. 102П16/5-2-2
Поршень 5ст.   202П22/3-2-1
Кольцо поршневое 1 ст. ф220х6
Кольцо поршневое 1 ст. ф215х6
Кольцо поршневое 2 ст. ф160х4
Кольцо поршневое 3 ст.  ф90х3
Кольцо поршневое 4 ст.  Ф48х4
Полукольцо 5 ступениФ28х4 (1 пол)
Шатун 302П-4сб.
Вкладыш ВК-108-01/02
Крейцкопф 502П-3 сб.
Палец 202П-3-1 сб.
Гильза крейцкопфа 2П1-2
Клапан предохранительный 4 ст.  051.00.00-01
Клапан предохранительный 5ст. 041.00.00-01
Втулка 302П22/4-2.5
Гайка нажимная 302П22/4-2.4
Кольцо 302П22/4-2.6
Шайба стопорная 2П16/4-1.4
Клапан ПИК 110-0,4
Клапан ПИК 110-2,5А
Пластина ПИК 110-0,4
Пластина ПИК 110-2,5А
КлапанНКТ 70-4,0
КлапанВКТ 70-4,0
Пластина 386-2009.003
Пружина 386-1687-004А
КлапанКК62
Пластина КК-62-4
Пластина КК-62-05
Пружина КК-62-6
Пружина КК-62-7
Пластина КК-42-4
Пластина КК-42-5
Пружина КК-42-6
Пружина КК-42-7
Пружина К1-8В-5
Пружина 32/12
Сальник 32-2сб.
Сальник 32-3сб.
Манжета 1Г32/11
Рем комплект сальника 32-2
Рем комплект сальника 32-3
Прокладка 2П21/3-1.6
Прокладка 2П21/3-1.7
Прокладка 2П21/3-1.8
Прокладка 5П22/5-1.15
Прокладка 5П22/5-1.16
Прокладка 5П22/5-1.19

Воздушный клапан 402ВП-4/220
Фильтр воздушный 402ВП-4/220
Гайка поршня 402ВП-4/220
Кольца поршневые 402ВП-4/220
Полукольца поршневые 402ВП-4/220
Прокладка клапана 402ВП-4/220
Комбинированный клапан 402ВП-4/220
Клапан предохранительный разгрузочный 402ВП-4/220
Поршень 402ВП-4/220
Гайка штока 402ВП-4/220
Шток поршня 402ВП-4/220
ЗИП клапана 402ВП-4/220
Крышка клапана 402ВП-4/220
Стакан нажимной клапана 402ВП-4/220
Фонарь нажимной клапана 402ВП-4/220
Пластина комбинированного клапана 402ВП-4/220
Прямоточный индивидуальный клапан 402ВП-4/220
Планка стопорная клапана прямоточного 402ВП-4/220
Пластина прямоточного клапана 402ВП-4/220
Всасывающий кольцевой клапан 402ВП-4/220
Нагнетательный кольцевой клапан 402ВП-4/220
Прокладка крышки клапана 402ВП-4/220
Пружина клапана кольцевого 402ВП-4/220
Пластина кольцевого клапана 402ВП-4/220
Сальник штока 402ВП-4/220
Лубрикатор 402ВП-4/220
Блок смазки 402ВП-4/220
Пружина сальника 402ВП-4/220
Ремкомплект сальника 402ВП-4/220
Сальниковое уплотнение 402ВП-4/220
Резиновая муфта сальника 402ВП-4/220
Нажимное кольцо сальника 402ВП-4/220
Фильтр масляный 402ВП-4/220
Насос шестеренчатый 402ВП-4/220
Клапан обратный масляный 402ВП-4/220
Фильтр приемный сетчатый 402ВП-4/220
Насос масляный шестеренный 402ВП-4/220
Фильтр щелевой очистки масла 402ВП-4/220
Насос смазочный многоотводный 402ВП-4/220
Шестерня привода масляного насоса 402ВП-4/220
Холодильник промежуточный концевой 402ВП-4/220
Уплотнительное кольцо сальника 402ВП-4/220
Фторопластовая манжета сальника 402ВП-4/220
Кольцо маслослизывающее сальника 402ВП-4/220
Дроссельное кольцо сальника 402ВП-4/220
Болт шатуна 402ВП-4/220
Болт шатунный 402ВП-4/220
Гайка к болту шатуна 402ВП-4/220
Гайка шатунного болта 402ВП-4/220
Баббитовый вкладыш шатуна 402ВП-4/220
Вкладыш шатунного подшипника 402ВП-4/220
Вкладыш нижней головки шатуна 402ВП-4/220
Цилиндр 402ВП-4/220
Холодильник 402ВП-4/220
Газоохладитель 402ВП-4/220
Игольчатый подшипник верхней головки шатуна 402ВП-4/220
Холодильник промежуточный концевой 402ВП-4/220
Клапан предохранительный разгрузочный 402ВП-4/220
Газоохладитель концевой промежуточный 402ВП-4/220
Оребренная труба алюминиевая холодильника 402ВП-4/220
Труба оребренная алюминиевая газоохладителя 402ВП-4/220
Гильза крейцкопфа 402ВП-4/220
Гильза цилиндра 402ВП-4/220
Поршень 402ВП-4/220
Вал коленчатый в сборе 402ВП-4/220
Коленвал 402ВП-4/220
Электродвигатель 402ВП-4/220

ДОПОЛНИТЕЛЬНЫЕ УСЛУГИ ЗАВОДА


Все работы по ремонту и сервисному обслуживанию компрессорного оборудования могут выполнятся как на территории производственных площадок завода, так и на местах дислокации оборудования.

Вам необходима консультация?

Оставьте заявку и мы свяжемся с вами как можно скорее

Комплекс услуг
ШМР и ПНР
В зависимости от потребностей заказчика включает в себя монтаж оборудования на фундамент, подключение, наладку автоматической системы управления, проверку аварийных режимов работы и комплексное испытание оборудования, а также обучение обслуживающего персонала правильной эксплуатации
Сервисное обслуживание
Комплекс мероприятий, направленных на повышение срока службы бесперебойной работы оборудования путем  своевременного проведения регламентных работ, выявления возникших дефектов и их устранения с целью недопущения аварийных ситуаций
Дефектовка (диагностика)
Осмотр оборудования с применением профессиональных приборов, частичная или полная разборка оборудования для оценки состояния отдельных узлов и деталей. Последующая сборка до исходного состояния. Составление ведомости с указанием выявленных поломок и необходимым перечнем запчастей
Восстановление из консервации
Стоявшие долгие годы на консервации компрессорные установки необходимо запускать после простоя только после полной проверки. Восстановление производится в строгом соответствии с НТД что позволит гарантировать длительную и стабильную работу агрегата в будущем
Ремонт и модернизация
Большая часть оборудования имеет наработку значительно превышающую нормативные показатели и требует модернизации. При этом решается задача не только продления ресурса, но и улучшения эксплуатационных характеристик, меняются/дорабатываются морально устаревшие узлы
Изготовление запчастей
Изготовление и поставка запасных частей к поршневым компрессорам отечественных производителей, в том числе по предоставленным чертежам и с образца изделия. Запчасти в наличии и под заказ к компрессорам на базах 2П, 3П, 5П, 2ВМ2,5, 4ГМ2,5 и тд. К станциям СДА, НДА, ПМКС, ТГА и тд
