Азотные компрессорные станции
на шасси, на раме, тип СДА, НДА, ПМКС
ИСПОЛНЕНИЯ АЗОТНЫХ СТАНЦИЙ
Завод компрессорного оборудования "Агора" выпускает компрессорные станции в трех основных исполнениях:

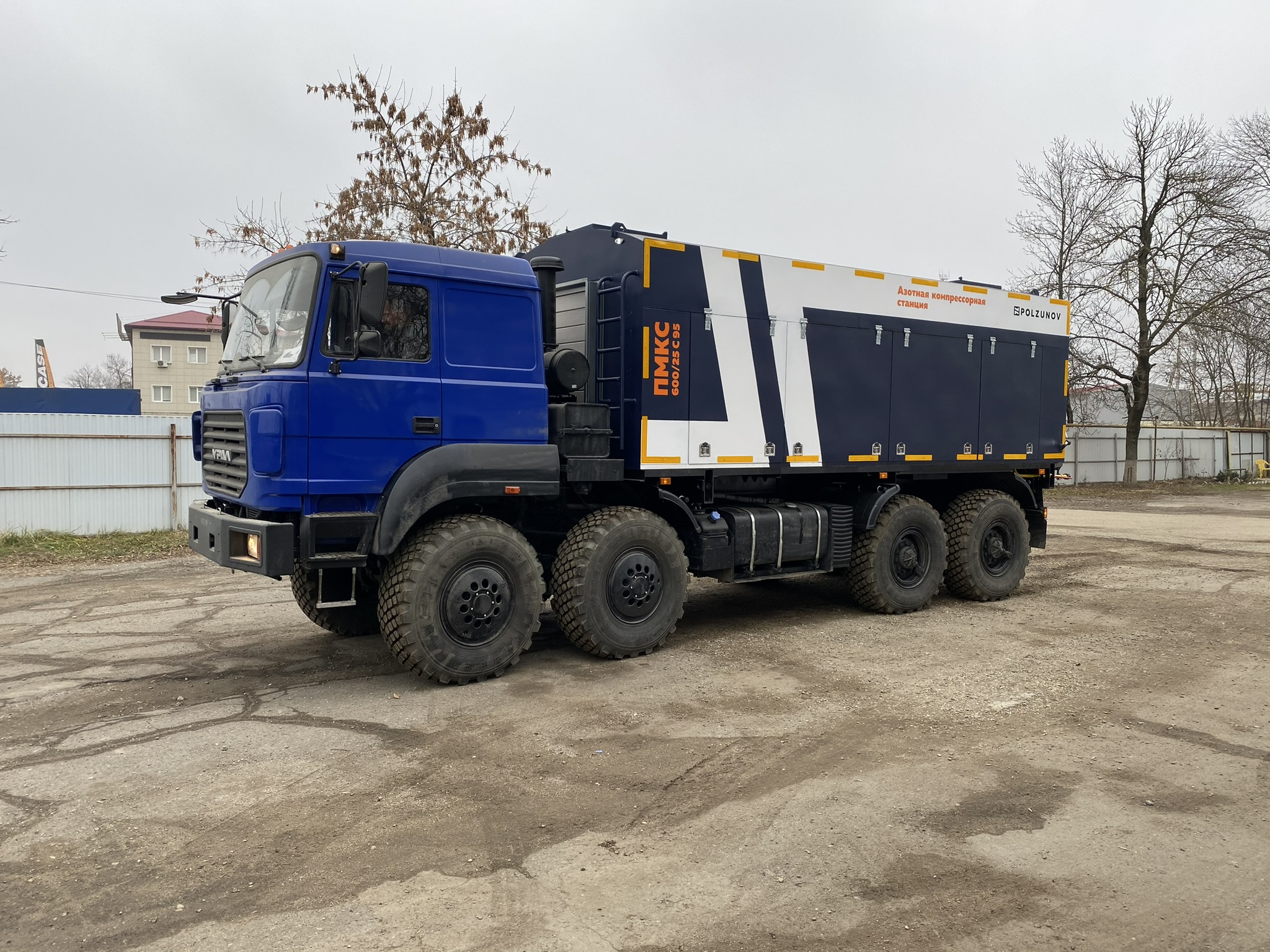

- На шасси - самоходные станции на базе КАМАЗ или Урал. Идеальны для частой смены объектов, высокой мобильности и работы в полевых условиях.

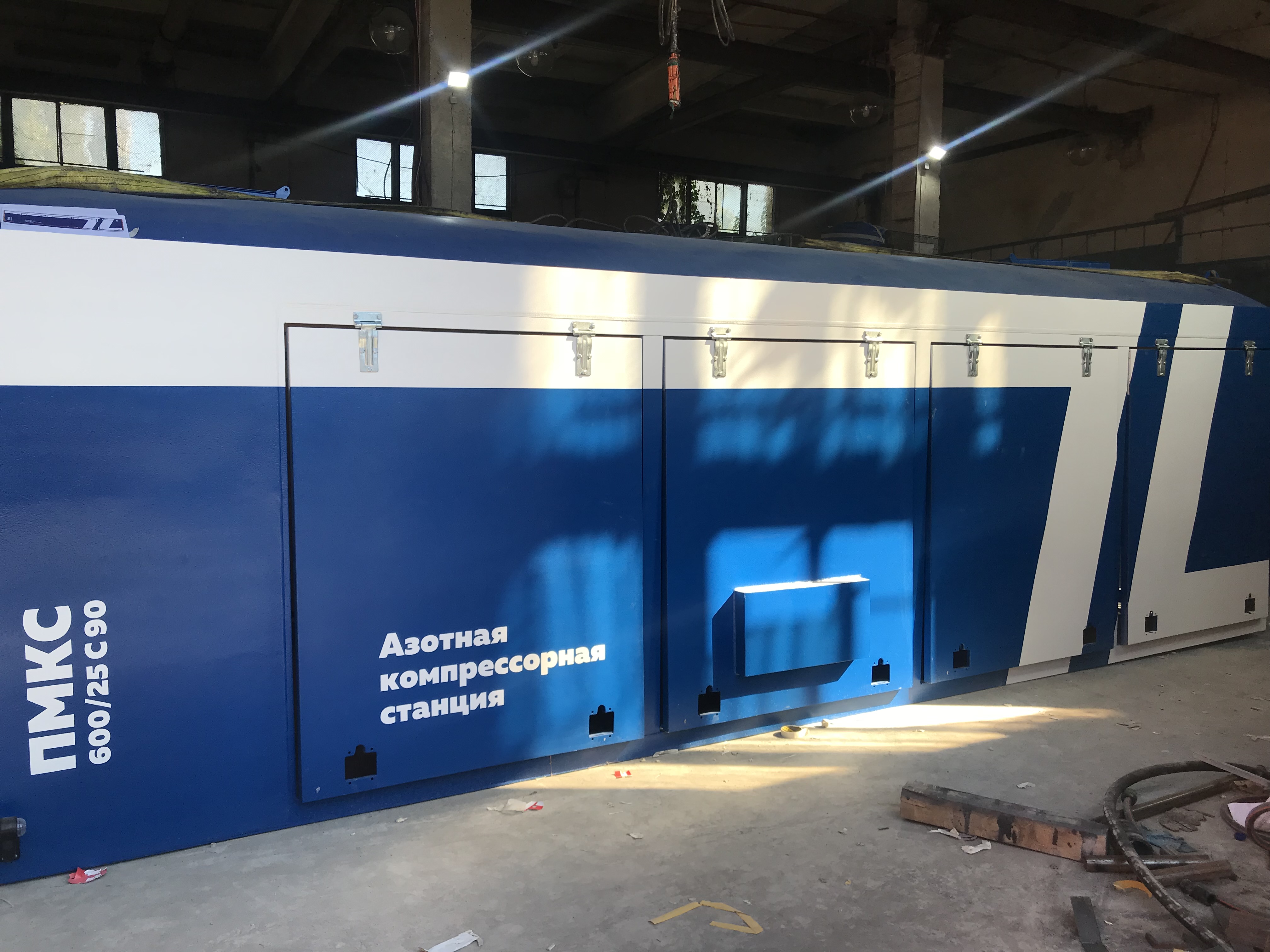

- На раме - стационарный вариант для промышленных площадок. Не требует сложного фундамента, по завершении работ может быть перемещена на другую площадку.
- На салазках (санях) - усиленное исполнение для транспортировки в труднодоступные районы, в том числе вертолетом. Опция вертолетного подвеса применяется в случае требований технического задания.
ГДЕ ПРИМЕНЯЮТСЯ АЗОТНЫЕ КОМПРЕССОРНЫЕ СТАНЦИИ
- Освоение скважин с сероводородом, низким пластовым давлением и малопроницаемыми коллекторами
- Зоны подземного горения, где традиционные методы неэффективны
- Строительство и испытания трубопроводов: пневмоиспытания, опрессовка, консервация
- Эксплуатация при температурах от −50°C до +50°C
стандартный состав станций

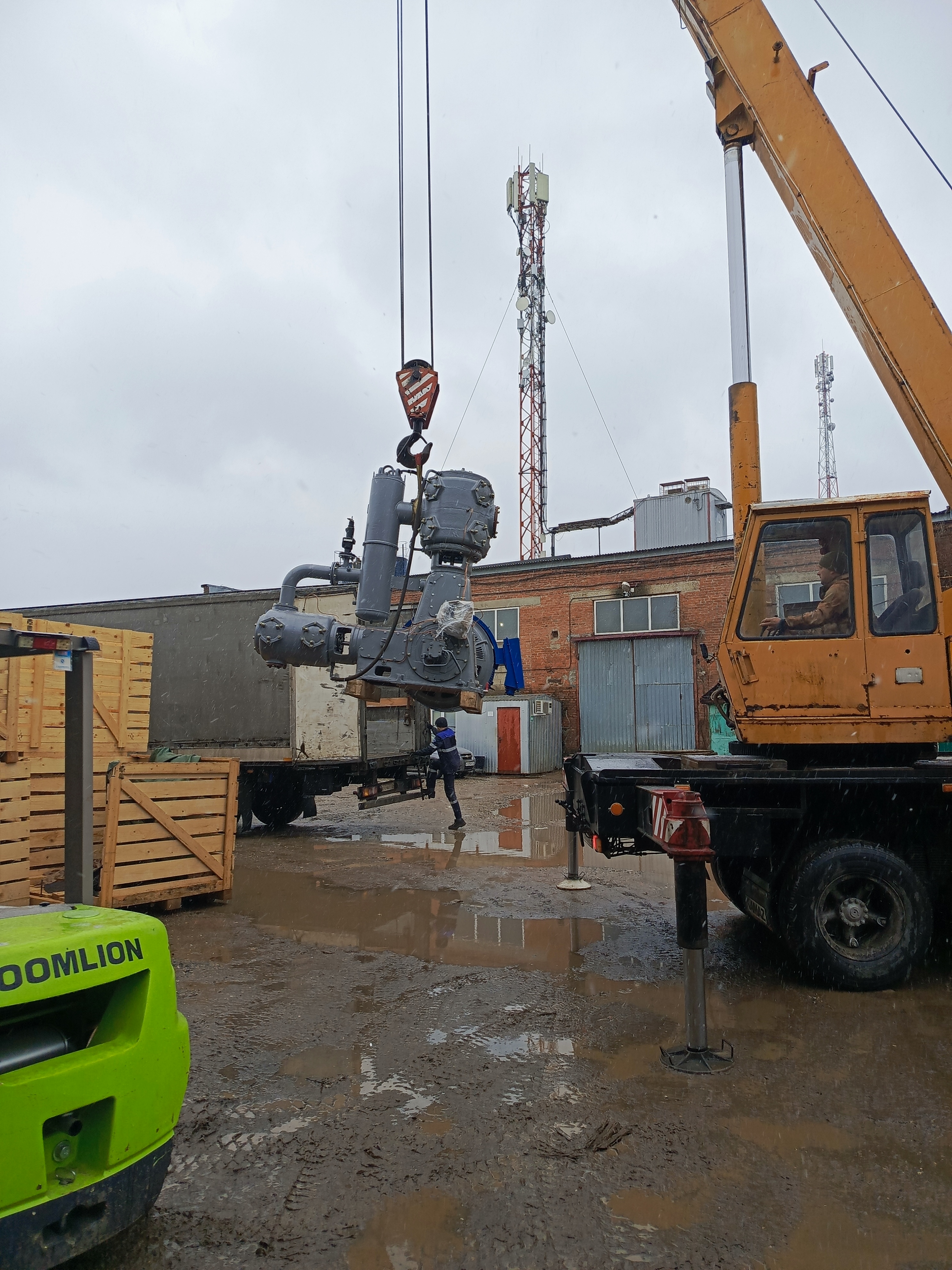

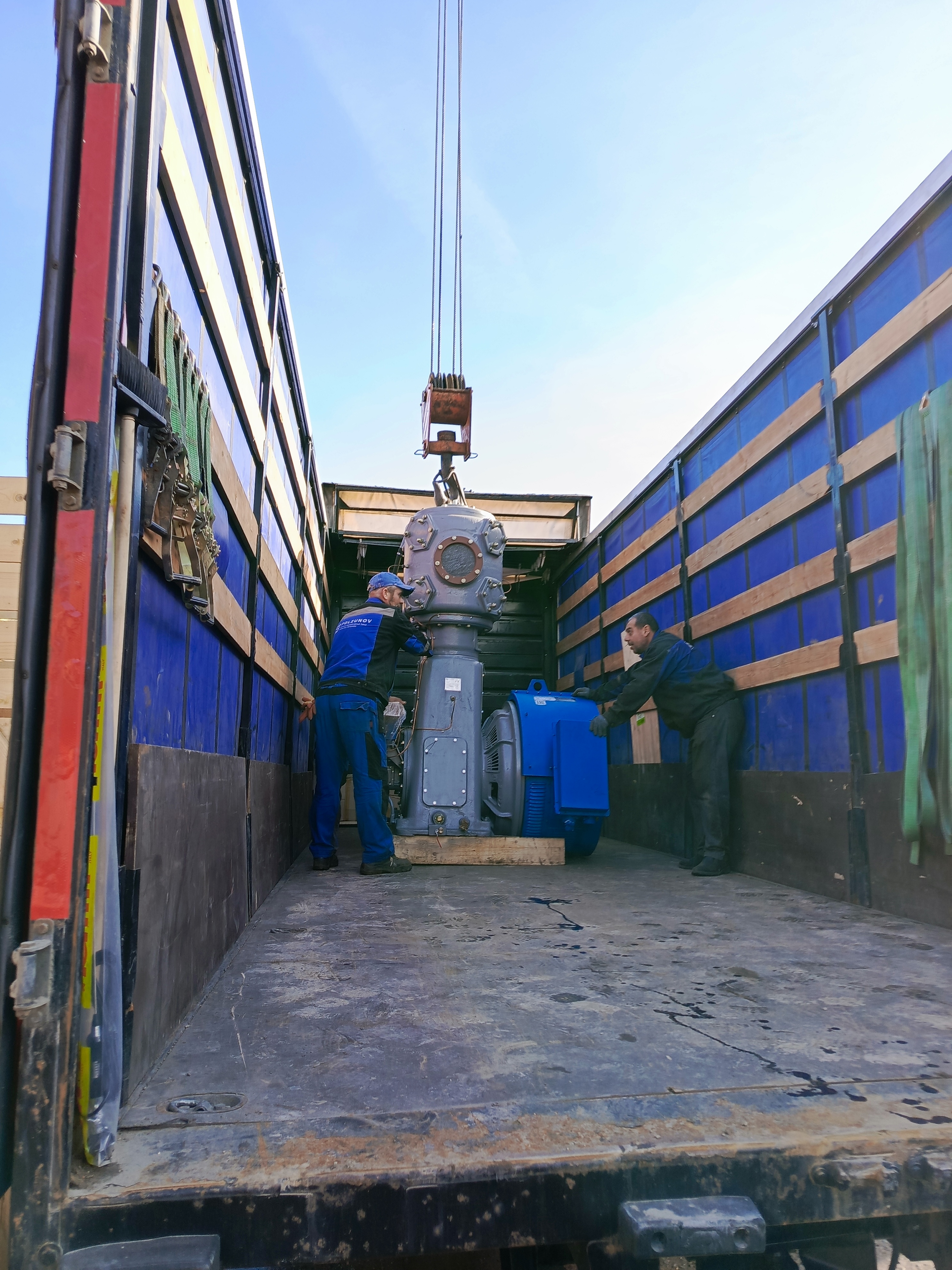

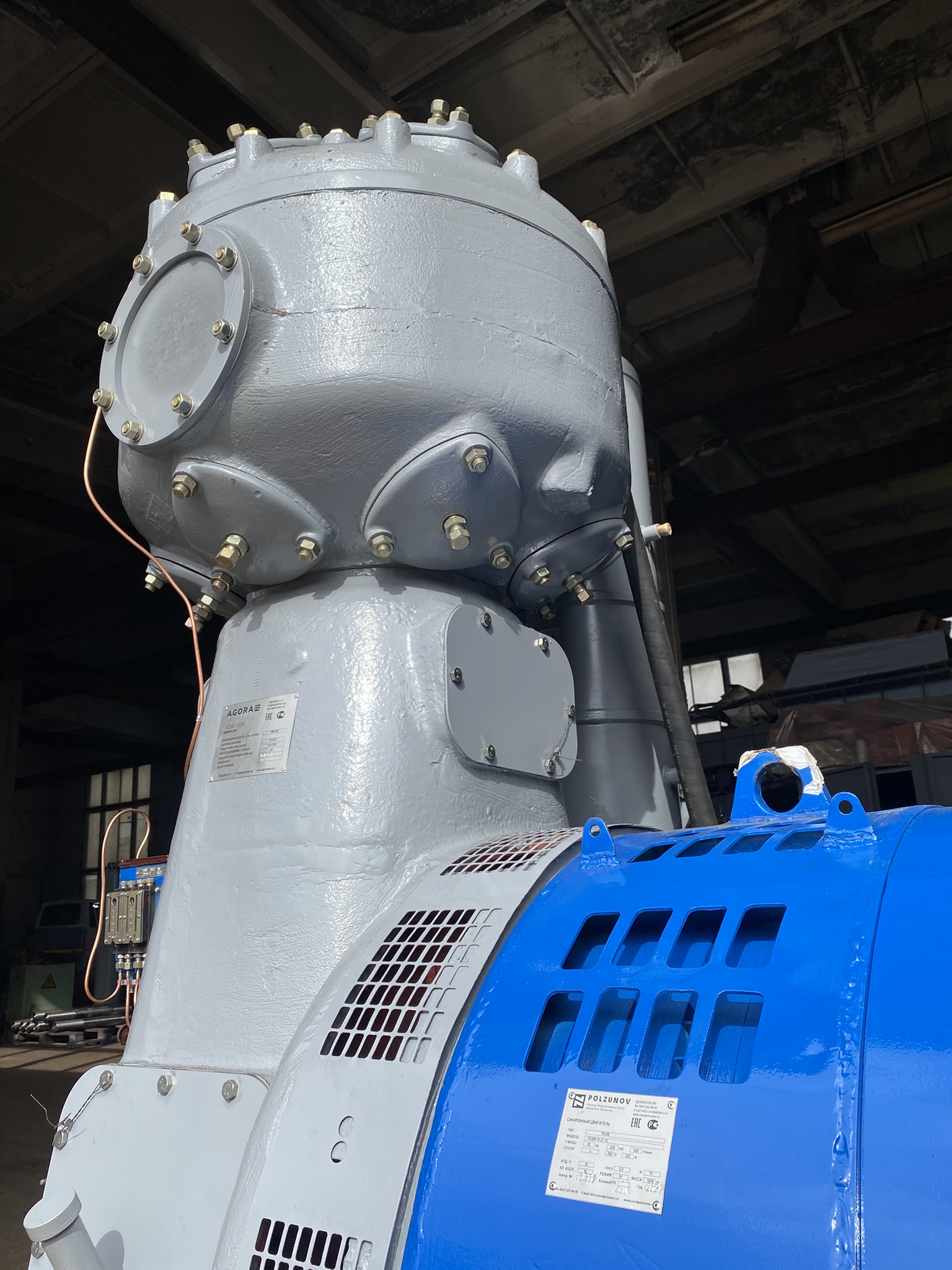

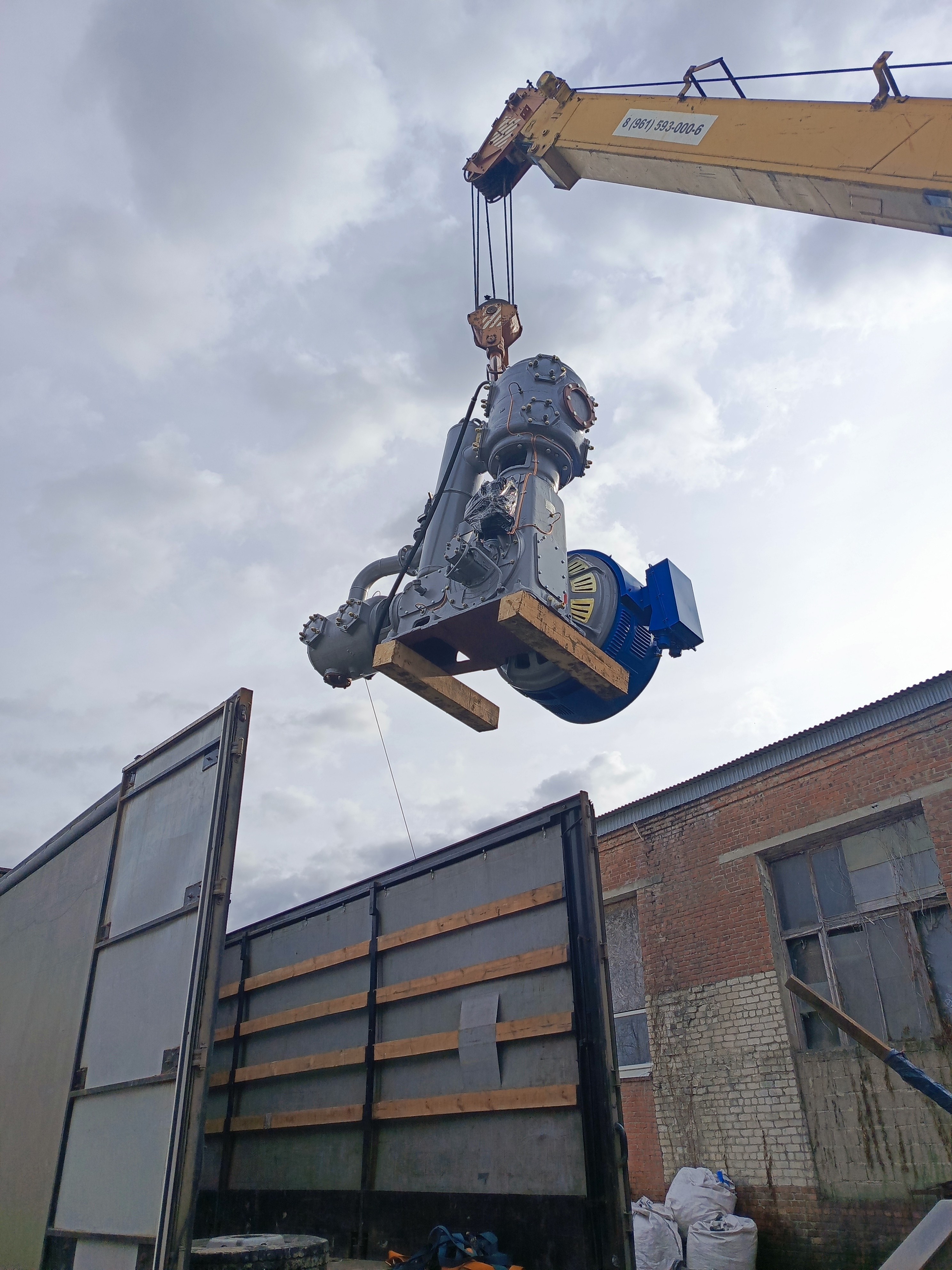

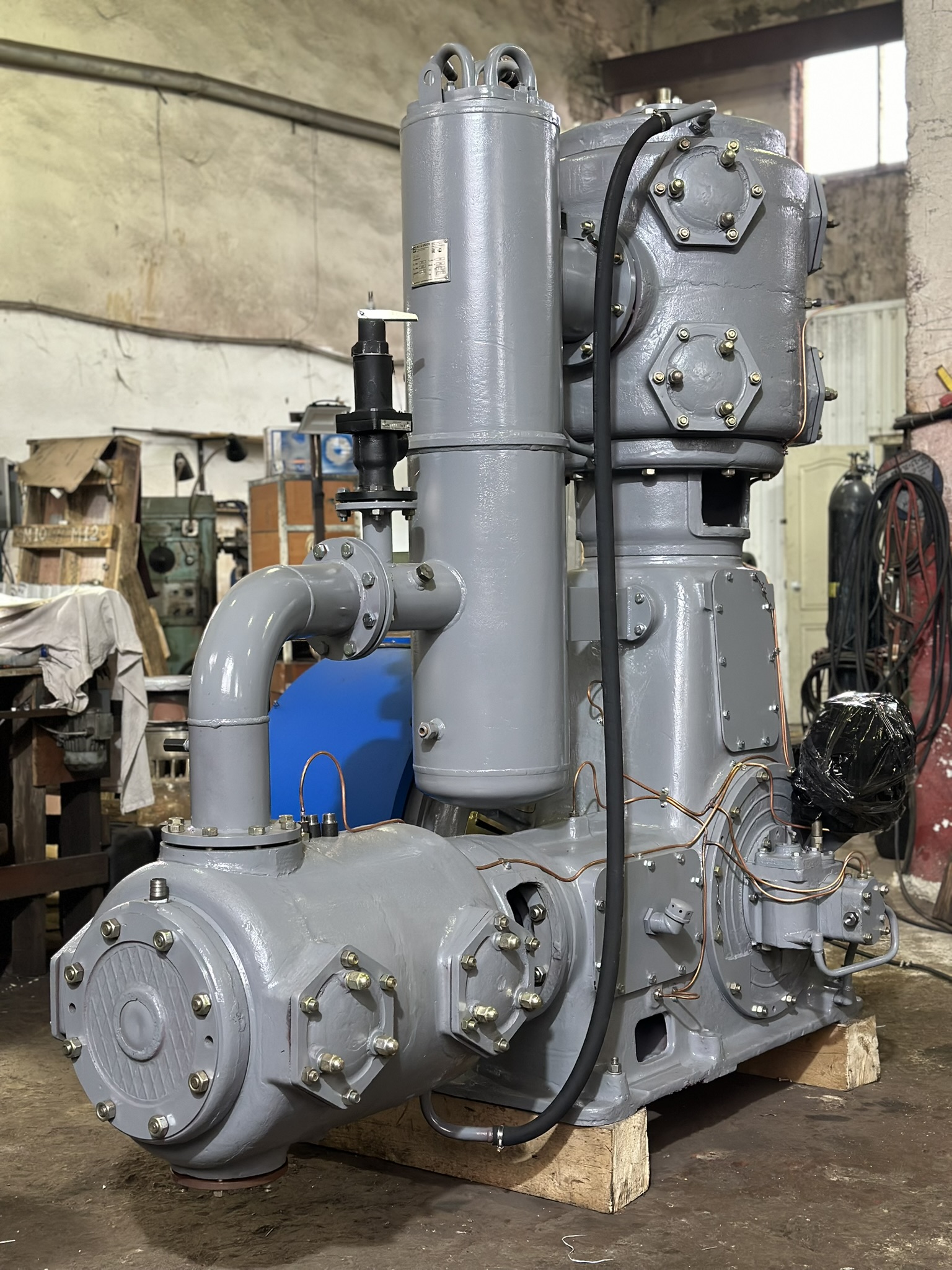

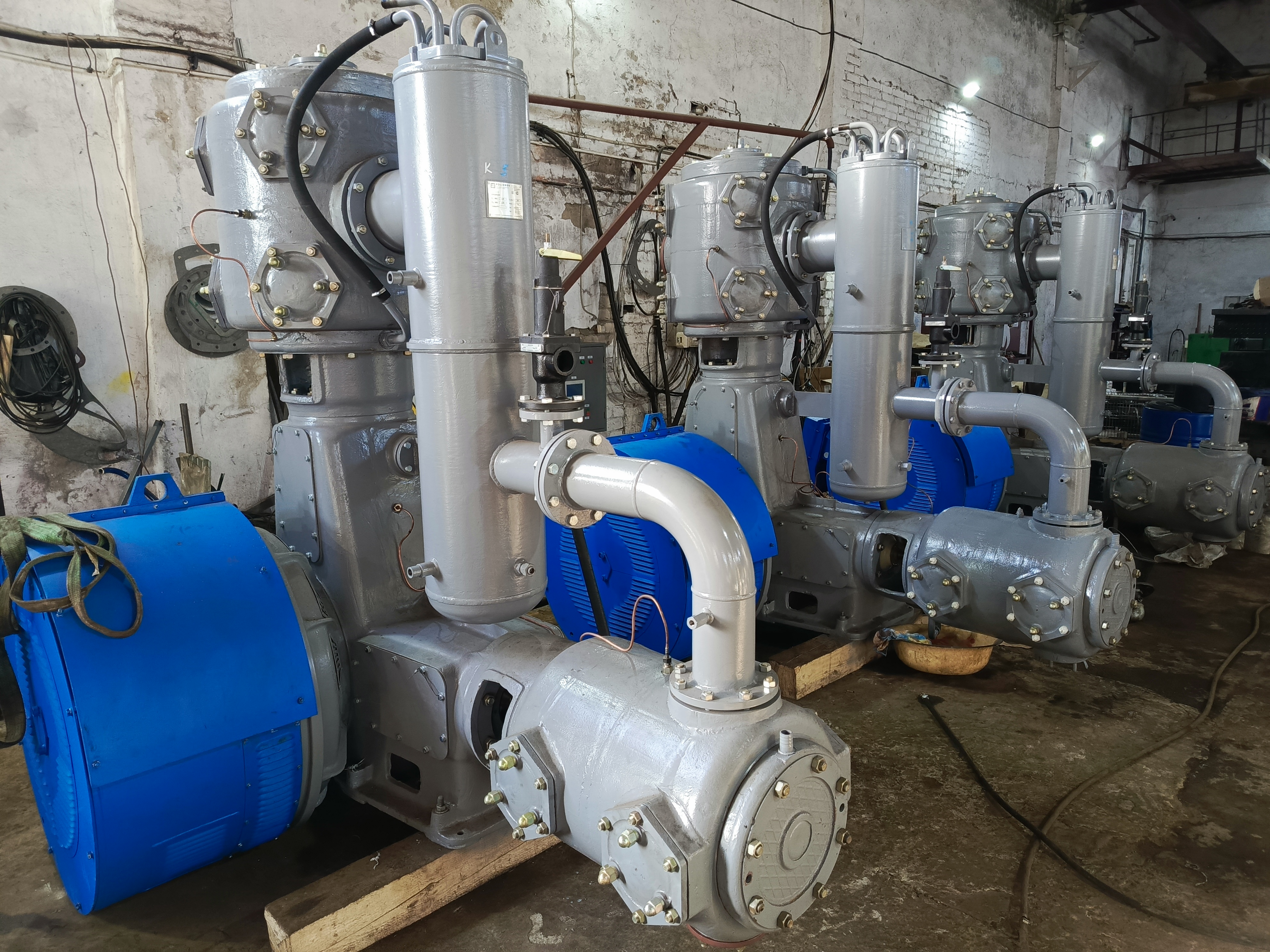

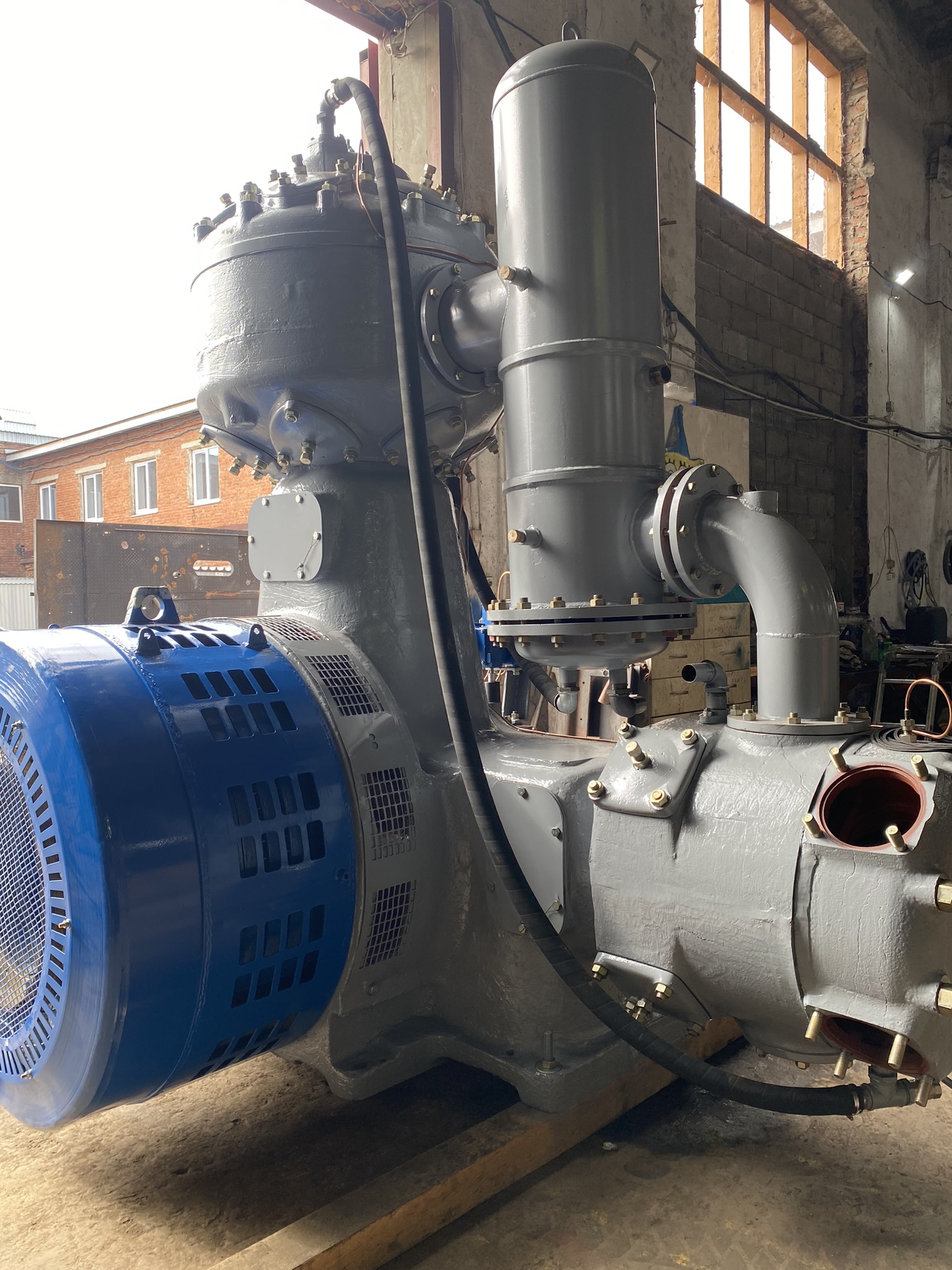

ПОРШНЕВОЙ КОМПРЕССОР
Компрессор собственного производства. В зависимости от требуемой производительности и давления нагнетания может быть двухрядным или четырехрядным. При необходимости может работать в качестве бустера в паре с винтовым компрессором

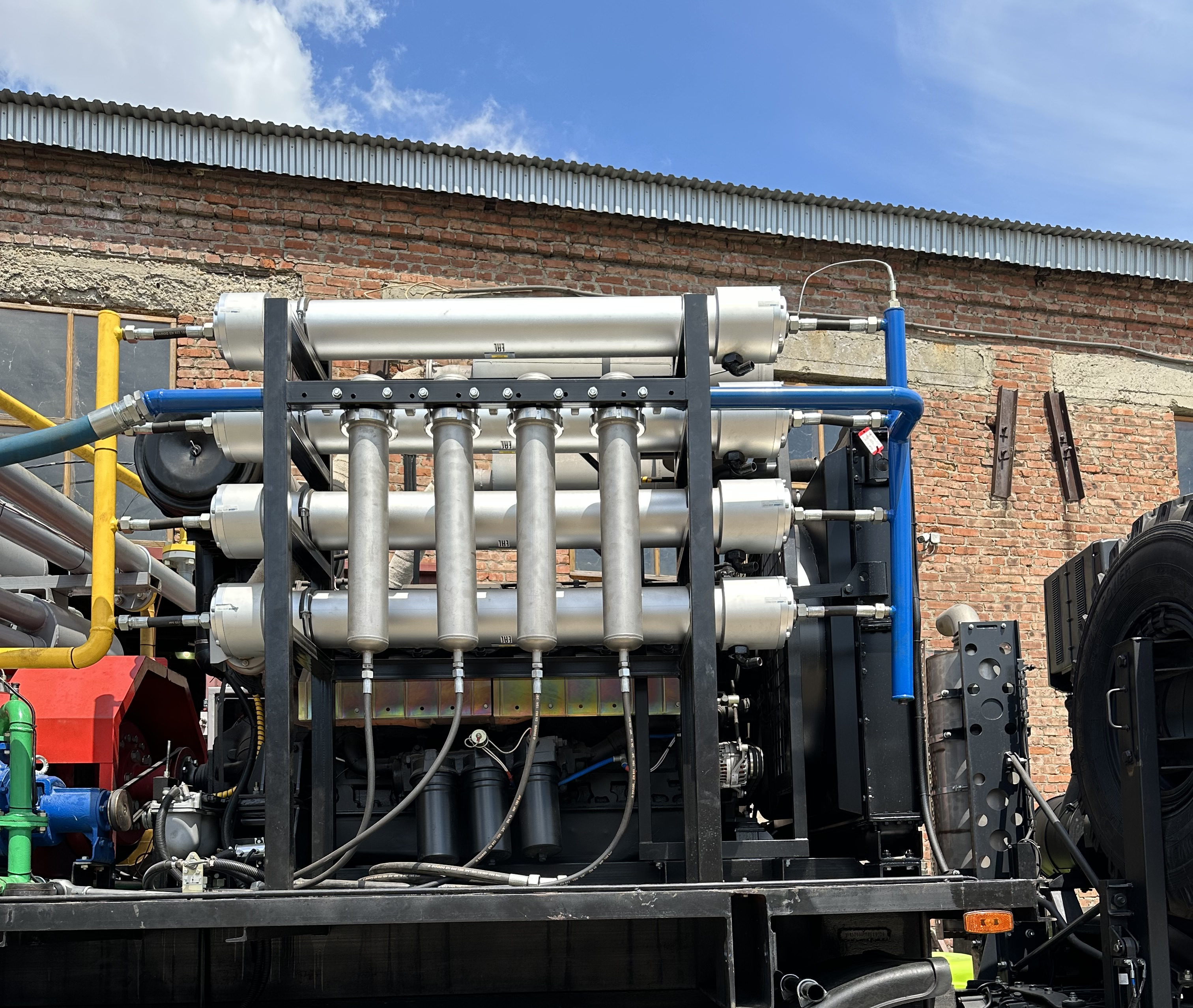

ГАЗОРАЗДЕЛИТЕЛЬНЫЙ БЛОК
На азотных станциях применен газоразделительный блок (ГРБ) на основе половолоконным мембран. Количество мембранных модулей рассчитывается исходя из требований, предъявляемых к процентному содержанию азота в составе газовой смеси.

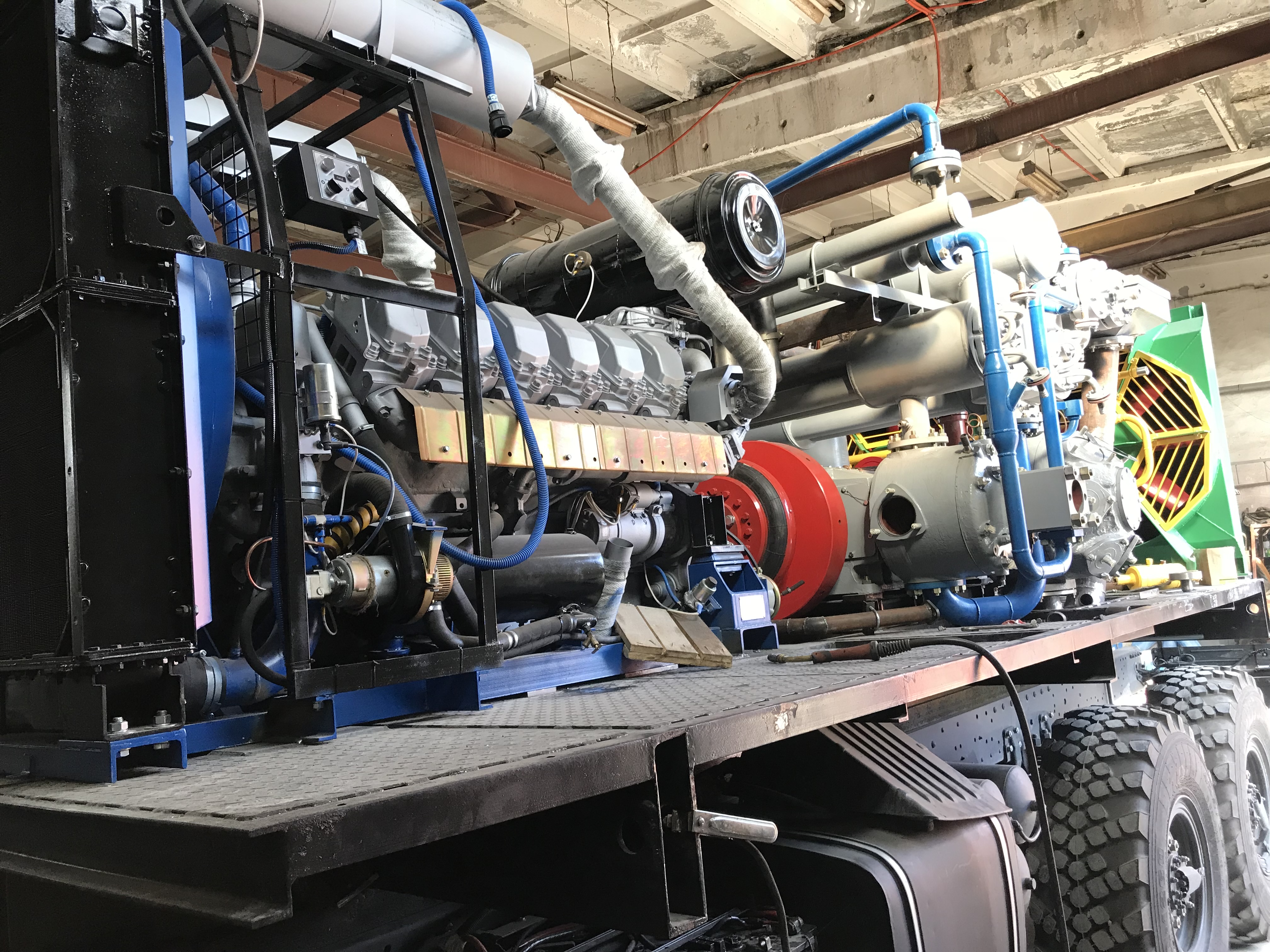

ПРИВОД КОМПРЕССОРА
Привод компрессора осуществляется от дизеля (силового агрегата) с жидкостной закрытой системой охлаждения. Дизельные приводы собираются на базе отечественных двигателей ЯМЗ имеют ручную и автоматическую систему управления.
БАЗОВОЕ ШАССИ
Для самоходных станций (передвижных компрессорных станций) используется автомобильное шасси КАМАЗ, Урал. Шасси подбирается исходя из грузоподъемности навесного оборудования. Может быть трехосным или четырехосным.
СИСТЕМА ВОЗДУХОПОДГОТОВКИ
В азотных станциях применена система подготовки воздуха, в которую входят 3 фильтра со степенью очистки воздуха до 0,003 мкм и фильтры угольные для очистки от паров масла. Фильтры имеют сменные картриджи. В некоторых исполнениях вместо угольных фильтров ранее использовались угольные колонны.
СИСТЕМА АВТОМАТИКИ
Компрессор и дизель оснащены всеми системами, необходимыми для нормальной работы станции. Автоматика может быть релейной или микропроцессорной. Обеспечивает контроль за работой, аварийную защиту, сигнализацию, освещение пульта управления и подкапотного пространства.
Преимущества азотных станций серии ПМКС
- Надежность – оборудование адаптировано к жестким условиям работы
- Гибкость исполнения — шасси, рама или салазки под вашу задачу
- Безопасность — соответствие стандартам РФ и техрегламентам ЕАЭС
- Эффективность — решение задач, где обычные методы не работают
примеры моделей Азотных станций на шасси
| Модель | Производительность (по условиям всас.) м3/мин | Давление, кгс/см2 (абс.) | Концентрация азота, % | Шасси | Ближайший аналог | Подготовка воздуха |
|---|---|---|---|---|---|---|
| ПМКС-300/22 С | 5 | 221 | 90-99 | КАМАЗ, Урал | СДА-5/220 | ФВД.АТХ.-26,7/40 |

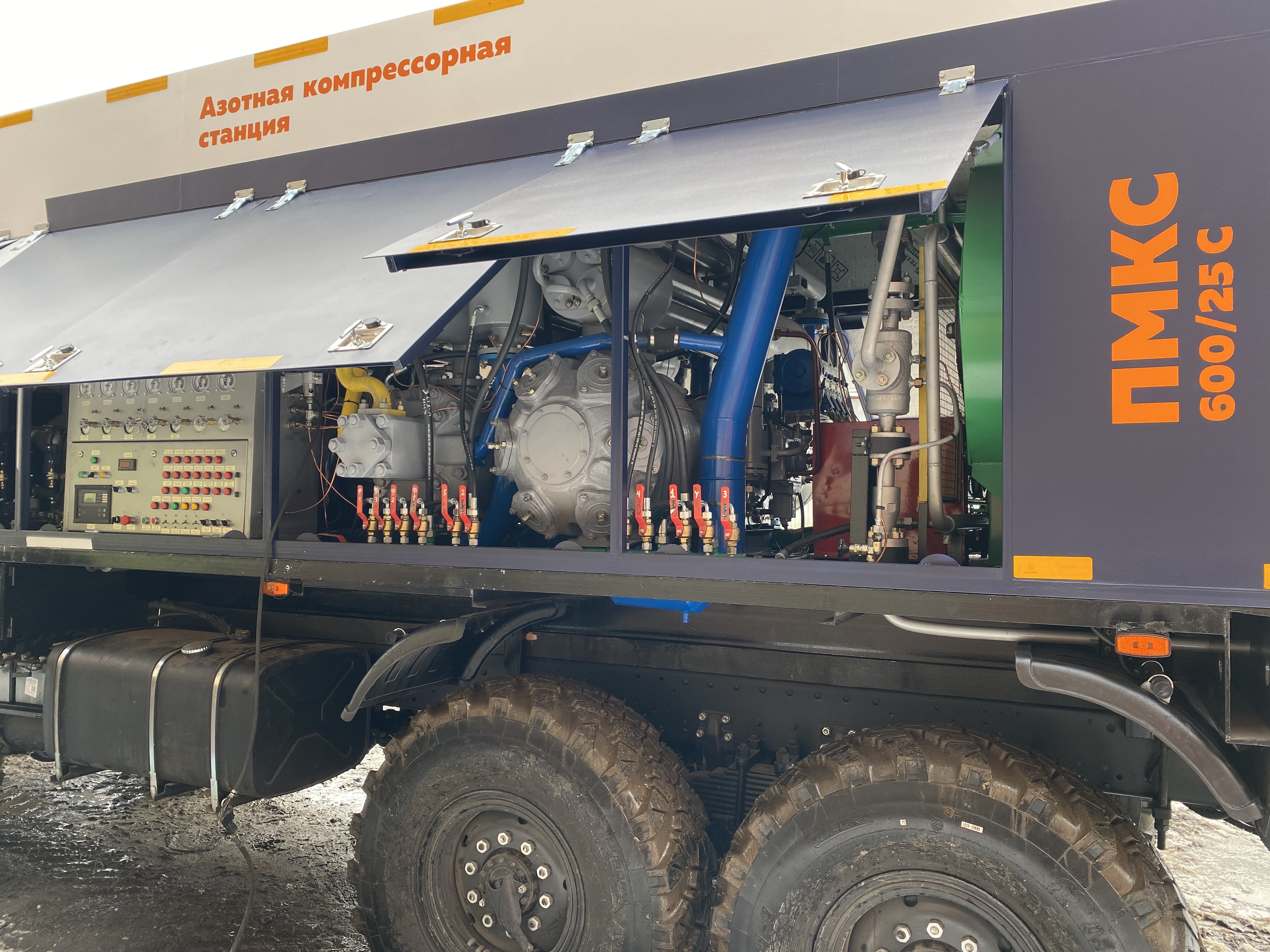

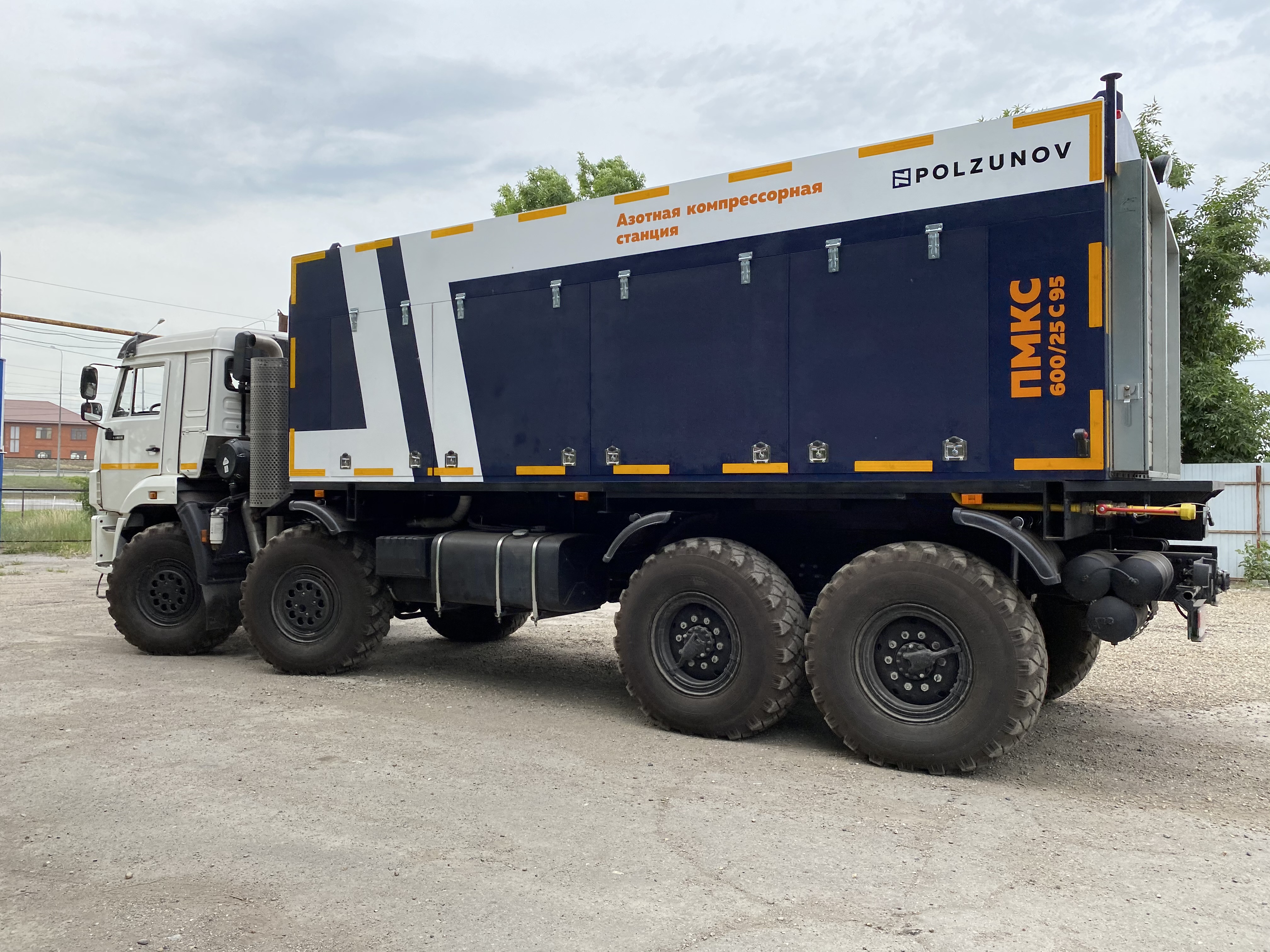

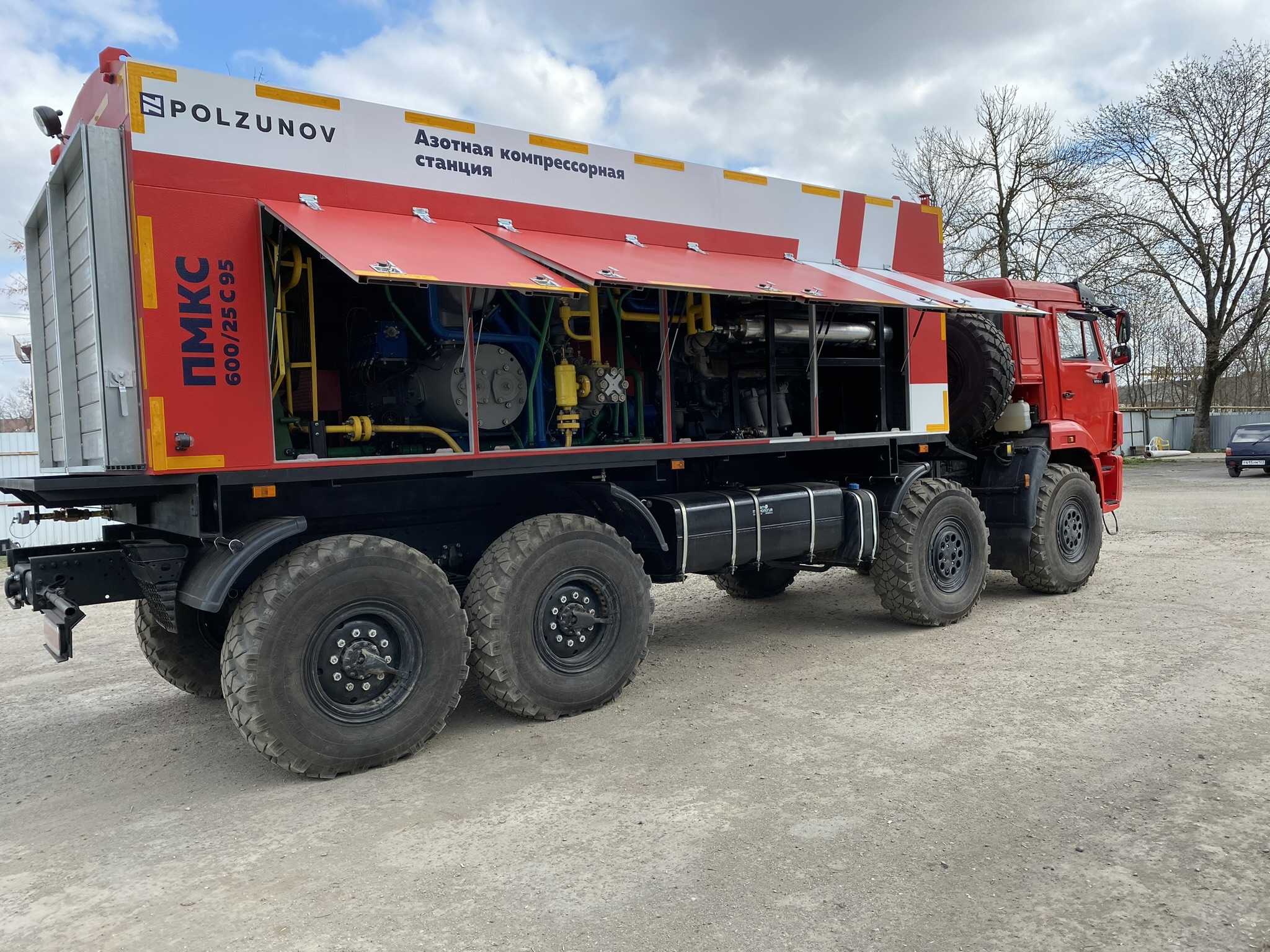

| ПМКС-600/25 С | 10 | 251 | 90-99 | КАМАЗ, Урал | ФВД.АТХ.-26,7/40 |
ПРИМЕРЫ МОДЕЛЕЙ АзотныХ КОМПРЕССОРНЫХ станциЙ на раме и салазках
| Модель | Производительность м3/мин | Давление, кгс/см2 (абс.) | Концентрация азота, % | Исполнение | Ближайший аналог | Подготовка воздуха |
|---|---|---|---|---|---|---|
| ПМКС-300/10 Н | 5 | 101 | 90-99 | рама, рама-салазки | НДА-5/101 | ФВД.АТХ.-26,7/40 |
| ПМКС-600/10 Н | 10 | 101 | 90-99 | рама, рама-салазки | НДА-10/101 | ФВД.АТХ.-26,7/40 |
САМОХОДНЫЕ ИЛИ РАМНЫЕ СТАНЦИИ?
Самоходные станции на шасси
Станции на раме или салазках
